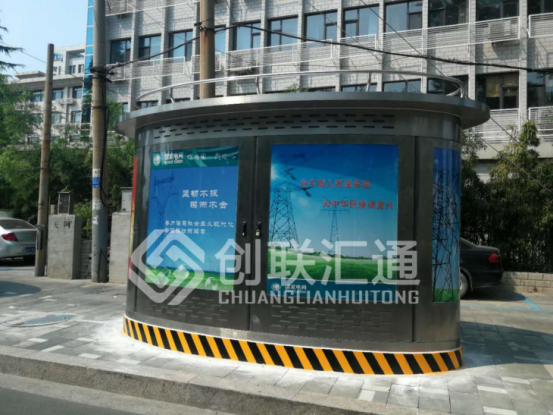

YBW-12預裝式橢圓形景觀箱式變電站是一種高壓開關設備、配電變壓器和低壓配電裝置，按一定接線方案排成一體的工廠預制戶外緊湊式配電設備。包括箱體外殼，箱體外殼的底部固定設置有底座，箱體外殼的內部設置有低壓柜室、高壓柜室與變壓器室;低壓柜室與高壓柜室內分別設置有低壓柜組與高壓柜組。

　　箱體外殼由材料層、龍骨與防護鋼板層三層組成，可以較好地對變電站內的用電設備進行較好地保護;箱體外殼為橢圓柱狀，結構更加緊密牢固。箱體外殼的前表面設置有雙開門,箱體外殼的表面均勻地設置有電纜線孔且所述電纜線孔內貫穿有電纜線。與周圍的環境相適應，同時也提高了變電站的通風散熱的效率。

　　產品背景：

　　常規的傳統型箱式變電站布局不夠緊湊，結構不夠牢固，不能很好的適應飛速發展的城鄉現代化建設。并且目前現有的箱式變電站多是造型簡單，缺乏觀賞價值，與小區、花園及繁華街道內的景觀極不協調。橢圓形景觀箱式變電站可有效的解決這一問題。

　　技術實現要素：

　　本實用新型要解決的問題是提供一種景觀箱式變電站，結構更為緊湊，外形美觀，能更好的融入各種實際應用環境。

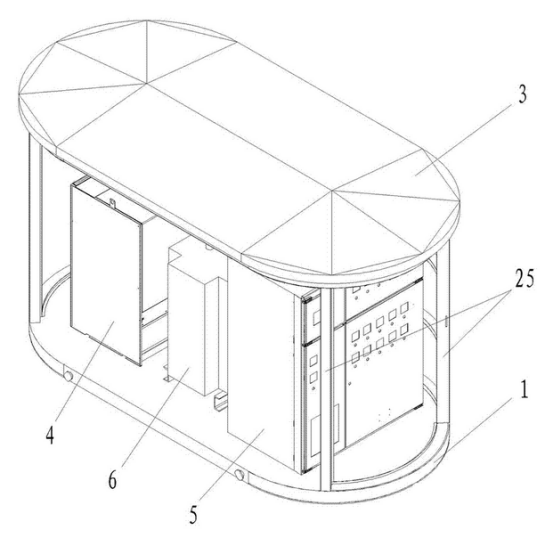

　　為解決上述技術問題，本實用新型采用的技術方案是：一種景觀箱式變電站，包括固定在地面上的底座、固定在所述底座上的設備間、固定在所述設備間頂部的頂蓋以及設置在所述設備間內的高壓柜、低壓柜和變壓器。

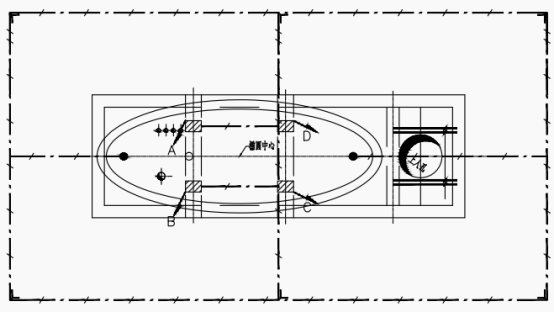

　　其特征在于：設備間水平截面呈腰圓形，設備間包括上下兩端分別與底座和所述頂蓋相連形成設備安裝腔的殼體、設置在殼體上的對開門、對稱設置在殼體上的兩個弧形門以及設置在殼體上的散熱孔，散熱孔位于對開門下方。

　　1、殼體內設有支撐柱，所述支撐柱的上下兩端分別與所述底座和所述頂蓋相連。

　　2、弧形門包括鉸接在所述殼體上的安裝框架、固定在所述安裝框架上的透明外門板以及鉸接在所述安裝框架上的弧形內門。

　　3、弧形內門上設有LED燈帶。可定制各種宣傳廣告語。

　　4、高壓柜、低壓柜和變壓器水平設置在所述設備間內并固定在

　　5、底座上，高壓柜和低壓柜分別設置在變壓器兩側。

　　6、殼體內設有隔板，所述變壓器設置在所述隔板上，所述高壓柜和所述低壓柜固定在底座上。

　　使用條件：

　　1、海拔不超過1000米。(1000米以上需定制高原型)

　　2、環境溫度：-25度—+40度

　　3、風速：不超過35m/s

　　4、地震水平加速度<0.4m/s，垂直速度<0.4m/s

　　5、不適宜火災、爆炸危險，嚴重污穢、化學腐蝕及劇烈震動的場所。

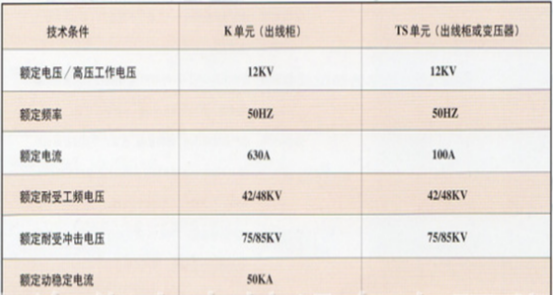

　　技術參數：
